TT

Thông số

Đơn Vị

Loại xe

THÔNG SỐ KỸ THUẬT CỦA XE CƠ SỞ  HINO

1

Loại phương tiện

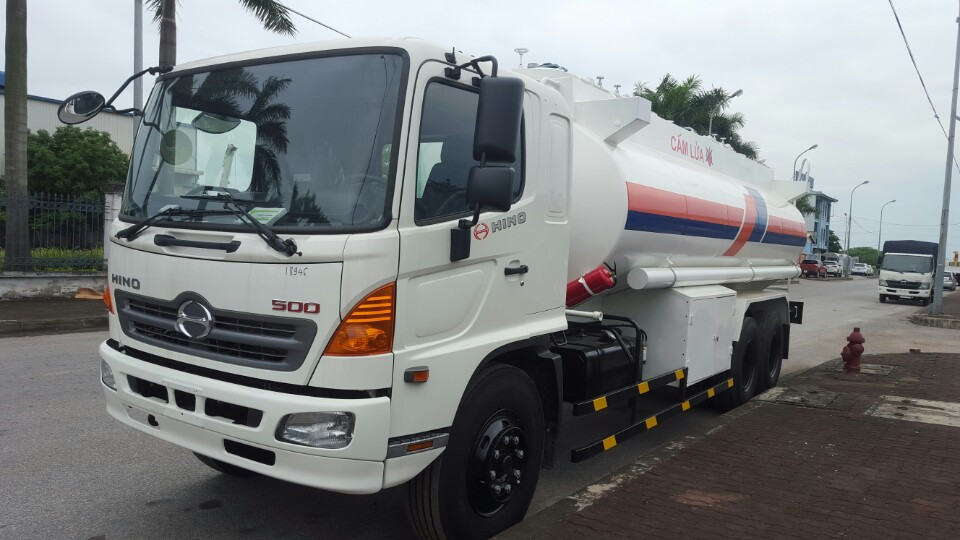

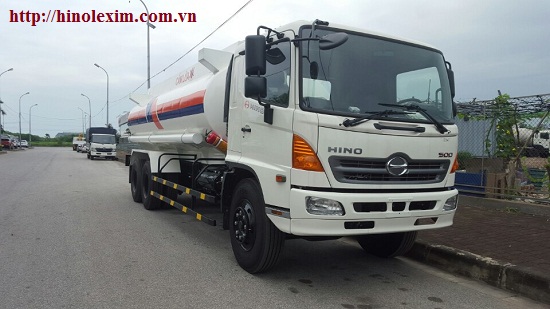

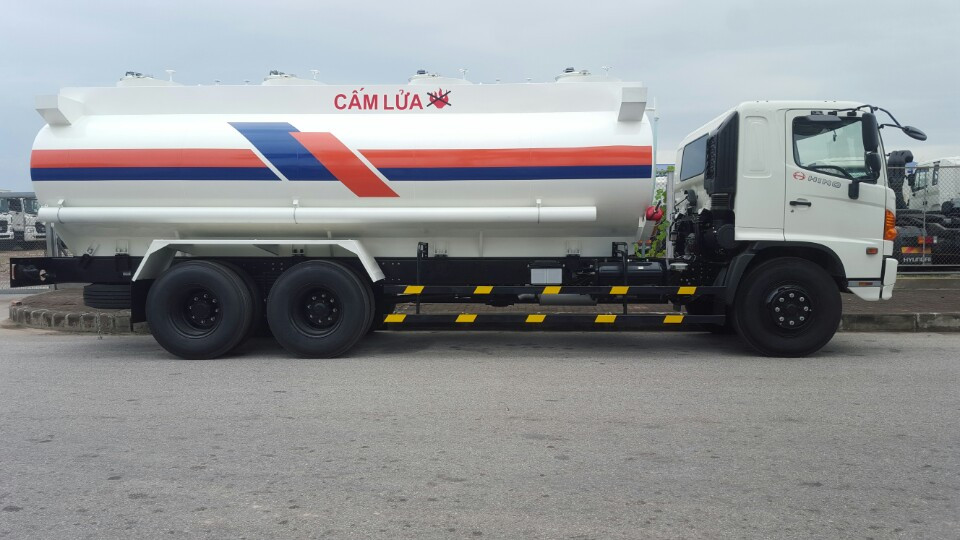

Xe chở xăng dầu 19 khối hino

2

Nhãn hiệu số loại

HINO- FL8JTSA

3

Công thức lái

6x2

4

Cabin

Cabin lật

Kích Thước Cơ Bản Xe Chở Dầu

1

Kích thước chung ( Dài x Rộng x Cao )

Mm

6950 x 2310 x 1570

2

Chiều dài cơ sở

Mm

4980 + 1300

4

Khoảng sáng gầm xe

Mm

260

Khối Lượng Cơ Bản

1

Khối lượng bản thân

Kg

9520

2

Khối lượng chuyên chở theo thiết kế

Kg

19500

3

Số người chuyên chở cho phép

Kg

( 03 người )

4

Khối lượng toàn bộ theo thiết kế

Kg

24000

Hệ Thống Truyền Động

1

Ly Hợp

Đĩa đơn ma sát khô, dẫn động thủy lực, trợ lực khí nén

2

Hộp số

Cơ khí, 9 số tiến, 1 số lùi

Động Cơ

1

Model

J08E – UF

2

Kiểu loại

Diesel, 4 kỳ, 6 xi-lanh thẳng hàng, turbo tăng áp, làm mát bằng nước

3

Tỉ số nén

18.1

4

Công suất lớn nhất

Ps/rpm

265 - (2.500 vòng/phút)

5

Dung tích xilanh

cc

7.684

Hệ Thống Lái

1

Kiểu hệ thống

Trục vít ê-cu bi, trợ lực thủy lực

Hệ Thống Treo

1

Hệ thống treo (trước/sau)

Phụ thuộc, lá nhíp, giảm chấn thủy lực

Hệ Thống Phanh

1

Hệ thống phanh chính (trước/sau)

Khí nén 2 dòng chợ lực khí lén

Lốp xe

1

Kích thước

11.00R20

2

Số lượng/ trục : I/II/III

Trước : đơn 02/ Sau : đôi 04

Đặc Tính Kỹ Thuật

1

Bán kính quay vòng nhỏ nhất

mm

10.500

2

Khả năng leo dốc

Tan e (%)

32

3

Tốc độ tối đa

Km/h

106

4

Dung tích thùng nhiên liệu

lít

200 Lít

THÔNG SỐ KỸ THUẬT PHẦN CHUYÊN DÙNG CHỞ XĂNG DẦU

TT

Kiểu loại

Đơn vị

Kích thước

Téc Chứa Xăng , Dầu

1

Dung tích

lít

19500

2

Số khoang

khoang

03

3

Vật liệu

Thép SS400 nhập khẩu Nhật Bản

5

Độ dầy

mm

4

6

Vật liệu khung xương Thép CT3

mm

6-7

Cổ Téc (cổ lẩu)

1

Kích thước

mm

Ø 600- Ø 800

2

Độ dầy

mm

4

3

Vật liệu

Thép SS400

Nắp Téc

1

Kiểu

Lắp gép bu lông  hoặc (Nắp sập )

2

Vật Liệu

Thép SS400 dầy 4 mm

Van Hô Hấp

1

Kiểu loại

Đài Loan

2

Áp suất làm việc

kg/cm²

0,4

3

Áp suất đẩy

kg/cm²

0,4

4

Áp suất hút

kg/cm²

0.015

Đường ống công nghệ cấp xăng , dầu

1

Kích thước

mm

Ø90

2

Liên kết các đoạn ống bằng cút co

mm

Ø89

3

Vật liệu

Thép SPHC dầy 5 mm

Cửa họng xả xăng , dầu

1

Số lượng

Cửa

03

2

Kiểu loại

Loại 75A, có nắp khớp nối nhanh phù hợp với các họng cứu hỏa (TCVN)

Vị trí

Bố trí ở phía bên téc

Hệ thống bơm

1

Xuất xứ

Nhập khẩu  Hàn Quốc

2

Lưu lượng bơm tối đa

m³/h

60

3

Công suất

KM/V/HZ

15 KW/380V/50HZ

4

Cột áp

M

50

Quy cách và chỉ tiêu công nghệ

1

Quy cách đóng xi téc

• Téc có độ dày 4 -5  mm , bên trong téc sử dụng công nghệ hàn đối đầu tiên tiến , có tấm chắn sóng , sau khi téc thành hình sẽ tiến hành cao áp kiểm tra rò rỉ làm cho téc có độ cứng cao , trọng tâm ổn định , an toàn khi vận chuyển.
• Công nghệ CNC hàn dọc 3 khung chuẩn , mối hàn mịn, kiểu dáng van elip chuẩn đẹp.
• Sử dụng công nghệ gia công thô bắn bi , nhằm chống ăn mòn , chống rỉ, làm tăng độ bền và tính thẩm mỹ của téc.

2

Sơn sấy

Sơn Epoxy chống ăn phủ.Sơn 2 lớp; lớp chống rỉ và lớp trang trí bề mặt (theo yêu cầu của khách hàng)
