TT

Thông số

Đơn Vị

Loại xe

THÔNG SỐ KỸ THUẬT CỦA XE CƠ SỞ

1

Loại phương tiện

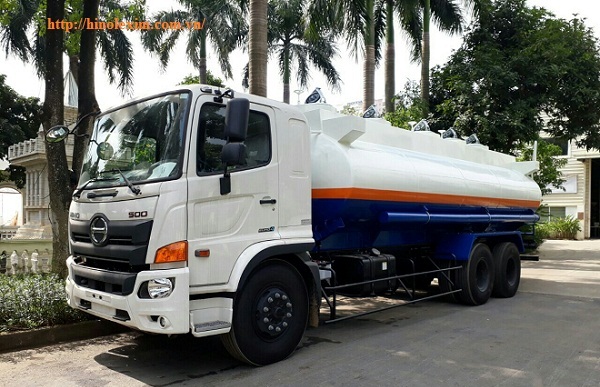

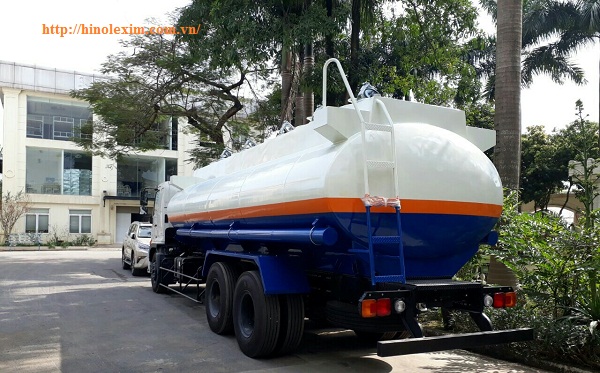

Xe ô tô xi téc (chở xăng dầu)

2

Nhãn hiệu số loại

HINO FL8JT7A

3

Công thức lái

6 x 2

4

Cabin

Cabin lật

Kích Thước Cơ Bản

1

Kích thước chung ( Dài x Rộng x Cao )

Mm

9730 x 2500 x 3310

2

Chiều dài cơ sở

Mm

4980 + 1300

4

Khoảng sáng gầm xe

Mm

260

Khối Lượng Cơ Bản

1

Khối lượng bản thân

Kg

9745

2

Khối lượng chuyên chở theo thiết kế

Kg

14050

3

Số người chuyên chở cho phép

Kg

( 03 người )

4

Khối lượng toàn bộ theo thiết kế

Kg

24000

Hệ Thống Truyền Động

1

Ly Hợp

Đĩa đơn ma sát khô, dẫn động thủy lực, trợ lực khí nén

2

Hộp số

Cơ khí, 9 số tiến, 1 số lùi

Động Cơ

1

Model

J08E – WD - Euro 4

2

Kiểu loại

Diesel, 4 kỳ, 6 xi-lanh thẳng hàng, turbo tăng áp, làm mát bằng nước

3

Tỉ số nén

18.1

4

Công suất lớn nhất

Ps/rpm

235 - (2.500 vòng/phút)

5

Dung tích xilanh

cc

7.684

Hệ Thống Lái

1

Kiểu hệ thống

Trục vít ê-cu bi, trợ lực thủy lực

Hệ Thống Treo

1

Hệ thống treo (trước/sau)

Phụ thuộc, lá nhíp, giảm chấn thủy lực

Hệ Thống Phanh

1

Hệ thống phanh chính (trước/sau)

Khí nén 2 dòng, phanh tay locked

Lốp xe

1

Kích thước

11.00R20

2

Số lượng/ trục : I/II/III

Trước : đơn 02/ Sau : đôi 04

Đặc Tính Kỹ Thuật

1

Bán kính quay vòng nhỏ nhất

mm

14.500

2

Khả năng leo dốc

Tan e (%)

32

3

Tốc độ tối đa

Km/h

106

4

Dung tích thùng nhiên liệu

lít

200 Lít

THÔNG SỐ KỸ THUẬT PHẦN CHUYÊN DÙNG CHỞ XĂNG DẦU

TT

Danh mục

Kiểu loại, dạng kết cấu

Thông số kỹ thuật cơ bản

Xuất xứ

1

CỤM THÂN TÉC

Thân téc

Thân téc có dạng  elip được liên kết với nhau bằng kết cấu hàn.

-  Dung tích 19.000 L
- Thép posco SPFH590 (Dày 3.2 mm) nhập khẩu Hàn Quốc

- Được chia: 4 khoang, V1 = 5.000L,

V2 = 4.000L, V3 = 4.000L, V4 = 6.000L

( hoặc  chia theo yêu cầu khách hàng )

SX Việt Nam

Chỏm cầu

Dạng hình elíp

Thép SS400 dày 4,5mm

Việt Nam

Tấm chắn sóng

Dạng tấm được liên kết với các xương đỡ bằng mối ghép bu lông

Thép SS400  dày 4,5mm

Việt Nam

Hộp để dây

Dạng ống

Thép SS400 dày 4,5mm

Việt Nam

Mầu sơn

Sơn 2 thành phần – Poly Urethane: Chowang

Hàn Quốc

2

CỤM CỔ TÉC

Cổ téc

Hình trụ tròn , dạng cổ lệch, hàn chôn sâu dưới thân téc

- Đường kính Ø900 (mm), Khoang 3:  Ø850 (mm) . Thép SS400

Việt Nam

Nắp đậy

Có bố trí van điều hòa không  khí ở trên

- Đường kính  Ø430 (mm)
- Thép mạ

Hàn Quốc

Ống thông hơi

Các khoang được thông với nhau, có van khóa riêng biệt cho mỗi ống

Đường kính ống thông hơi là đầu cái Ø60 (mm), có nắp chụp

Việt Nam

Van đầm

Bố trí ở đáy téc, đóng mở bằng tay  ở đỉnh téc theo nguyên tắc ren vặn

- Ren vuông Sq20


Hàn Quốc

3

HỆ THỐNG CHUYÊN DỤNG

Đường ống cấp dẫn nhiên liệu

Thiết kế  mỗi khoang lắp đặt 1 đường ống riêng biệt

- Có 4 đường ống ra bên phụ, có đường ống thông sang 02 bên.

- Đường kính Ø90 mm
- Liên kết các đoạn ống bằng cút co Ø89 mm -Thép SPHC

Việt Nam

Các van xả

Kiểu bi có tay vặn, được bố trí trên mỗi đường ống cấp xả

- Đường kính bi gạt 3-1/4''
- Liên kết với ống bằng 2 mặt bích Ø160 x 6 lỗ - Ø14
- Vật liệu thép đúc

Hàn Quốc

Bơm nhiên liệu

Lắp đặt bên lái ở phần giữa Chasiss

- Nhãn hiệu, số loại:

HAN SUNG PRECISION

- Lưu lượng: 1000 lít/phút

Hàn Quốc

Các đầu xả nhanh

- Lắp đặt trên mỗi đầu ra của van xả
- Lắp ghép  với ống dẫn mềm theo kiểu khớp nối nhanh

- Liên kết với van xả  bằng  mặt bích Ø160 x 6 lỗ - Ø14
- Vật liệu nhôm hợp kim

Hàn Quốc

4

TRANG THIẾT BỊ PHÒNG CHỐNG CHÁY NỔ

Bình cứu hỏa

Dạng bình bột MFZ8

Trọng lượng 8kg

Trung Quốc

Xích tiếp đất

Bố trí luôn có 2 mắt xích tiếp xúc với mặt đường

- Đường kính  Ø10 mm
- Thép CT3

Việt Nam

Biểu tượng cháy nổ

Biểu tượng CẤM LỬA, bố trí ở 2 sườn và phía sau xe

Chiều cao chữ lớn hơn 200 mm , màu đỏ

Việt Nam
