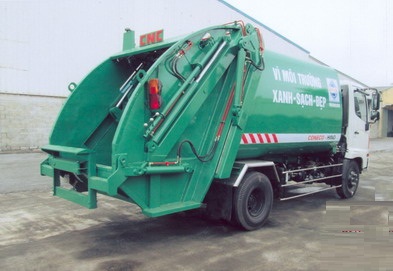

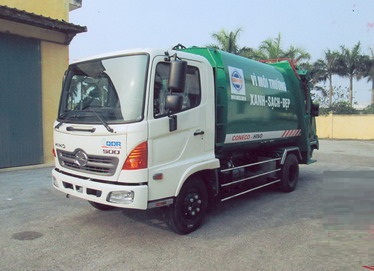

THÔNG SỐ TÍNH NĂNG KỸ THUẬT XE Ô TÔ CHỞ RÁC 9 KHỐI  LẮP TRÊN XE SÁT XI TẢI HINO FC9JESW

STT

Thông số

Mô tả

I

Giới thiệu chung

1

Loại xe

Xe ô tô chở rác 9 khối

2

Hãng sản xuất

Công ty TNHH Lexim

3

Nước sản xuất

VIỆT NAM

4

Năm sản xuất

2017, mới 100%

5

Thùng chứa

Thể tích 9 m³

6

Xe sát xi tải

HINO FC9JESW

7

Công thức bánh xe

4x2

II

Thông số chính

8

Kích thước

- Dài x Rộng x Cao (mm)

7060 x 2420 x 2940 (*)

- Chiều dài cơ sở (mm)

3420

- Khoảng sáng gầm xe

200

9

Trọng lượng

Tự trọng

5750 (*)

Số người được phép trở

3 người (kể cả lái) ~ 195 (kg)

Tải trọng cho phép

4455 (kg)

- Tổng trọng tải

10400 (kg)

10

Động cơ

- Nhà sản xuất

HINO

- Kiểu loại

J05E - TE

- Loại động cơ

Diesel 4 kỳ, 4 xy lanh thẳng hàng, tua bin tăng nạp và làm mát khí nạp, phun nhiên liệu trực tiếp làm mát bằng nư­ớc

- Dung tích xy lanh

5123 cm³

- Công suất cực đại

165/2.500 rpm

- Momen xoắn cực đại

363 N.m/1.800 rpm

- Thùng nhiên liệu

100 lít

- Hệ thống cung cấp nhiên liệu

---

Hệ thống tăng áp

Tubin tăng áp và két làm mát khí nạp

Hệ thống điện

24V

Máy phát điện

Máy phát điện 24V

 Ắc quy

02 bình 12V

11

Hệ thống truyền lực

- Ly hợp

Một đĩa ma sát khô lò xo; dẫn động thủy lực

Hộp số

6 số tiến, 01 số lùi

Công thức bánh xe

4x2

Cầu chủ động

Cầu sau

Truyền động đến cầu chủ động

Cơ cấu các đăng

12

Hệ thống treo

- Kiểu treo

Phụ thuộc nhíp lá; giảm chấn thủy lực

- Bánh xe và lốp

06+01; 7.5-16-14PR

13

Hệ thống lái

Tay lái bên trái có trợ lực

- Dẫn động

Cơ khí trợ lực thủy lực

14

Hệ thống phanh

- Phanh chính

Tang trống; thủy lực trợ lực chân không

- Phanh đỗ

Cơ khí, tác dụng lên trục thứ cấp hộp số;

- Phanh dự phòng

------

III

Thùng chứa rác

≥ 9 m³

Hình dạng

Kiểu thành cong trơn,

Có bán kính chuyển tiếp ở 4 góc thùng.

Có bao kim loại che kín toàn bộ phía đuôi thùng.

Vật liệu vách

Thép Q345b dày 3mm

Vật liệu nóc

Thép Q345b dày 3mm

Vật liệu sàn

Thép Q345b dày 3mm

Vật liệu khung xương

Thép Q345b; dày 4mm; dày 6mm

Vật liệu bàn xả

Thép Q345b dày 3mm, dày 6mm

Thời gian 1 chu kỳ xả rác

≤30 giây

IV

Cơ cấu cuốn ép rác

Vật liệu chính

Thép tấm hàn chịu lực, thép dập định hình CT3, Q345

Nguyên lý

Cuốn ép trực tiếp thông qua lưỡi cuốn và bàn ép rác

Các bộ phận chính

Thân sau, máng cuốn, lưỡi cuốn, lưỡi ép, tấm cố định,  con trượt

Thời gian 1 chu kỳ ép

≤ 20 giây

Kiểu cơ cấu cuốn ép rác

Dùng xy lanh thủy lực

15

Thân sau

- Công dụng

Dùng để lắp đặt lưỡi cuốn, lưỡi ép, tấm cố định, càng gắp, máng cuốn, tạo thành bộ phận nạp rác vào thùng chứa

- Kết cấu

Thép dập định hình, thép tấm liên kết hàn, nối với nhau bằng các xương giằng ngang

16

Lưỡi cuốn

- Công dụng

Cuốn và ép rác tại bầu máng cuốn

- Kết cấu

Thép tấm, hàn liên kết tạo thành hộp chịu lực

- Vật liệu

Thép Q345

17

Lưỡi ép

- Công dụng

Liên kết với lưỡi cuốn ép rác trực tiếp từ bầu máng cuốn vào thùng chứa rác

- Kết cấu

Thép tấm, Thép dập định hình, hàn thành kết cấu hộp chịu lực

- Vật liệu

Thép Q345

18

Tấm cố định

- Công dụng

Liên kết hai thành thân sau với nhau, là cơ cấu chắn rác không cho rác rơi ngược lại máng cuốn

- Kết cấu

Thép tấm, thép dập, hàn kết cấu

19

Máng cuốn

- Công dụng

Chứa rác và liên kết với hai thành thân sau tạo thành bầu máng cuốn

- Kết cấu

Thép tấm, thép dập định hình, hàn kết cấu

- Vật liệu

Thép Q345

• Thể tích máng

≥ 0,6m³

20

Thùng chứa nước rác

90 lít

- Công dụng

Chứa nước rác rơi vãi trong quá trình nạp rác vào thùng chứa

21

Con trượt

- Công dụng

Là bộ phận nối trung gian giữa lưỡi ép thân sau

- Kết cấu

Thép tấm, thép dập định hình hàn thành hộp

22

Càng gắp (nạp rác)

- Công dụng

Nạp rác từ các thiết bị thu chứa vào máng cuốn

- Kết cấu

Thép tấm, thép dập định hình, hàn kết cấu

- Kiểu cơ cấu nạp

Dùng xy lanh thủy lực

- Loại cơ cấu càng gắp

Càng gắp đa năng gắp thùng xe gom rác đẩy tay 400/550 lít

- Góc lật

135^O

- Chu kỳ nạp rác

~10 giây

23

Hệ thống thủy lực

Loại xy lanh

Xy lanh tác động 2 chiều

- Xy lanh ép

02

- Xy lanh cuốn

02

- Xy lanh nâng thân sau

02

- Xy lanh càng gắp

02

24

Xy lanh xả rác

01

+ Xuất xứ

Italy hoặc các nước khối G7

+ Loại xy lanh

Xy lanh 1 tầng tác động 2 chiều

+ Số lượng

01

+ Áp suất

160 kg/cm²

+ Lực đẩy lớn nhất

≥ 8 tấn

25

Bơm thủy lực

- Xuất xứ

Italy hoặc các nước G7

- Số lượng

01

- Lưu lượng

47cc/vòng

- Áp xuất

250 kg/cm²

- Dẫn động bơm

Cơ cấu các đăng từ đầu ra của bộ chuyền PTO

26

Bộ điều khiển

- Vị trí điều khiển

Bên ngoài sau nâng ca bin (bên phụ) và phía đuôi thân sau

- Cơ cấu điều khiển

Điều khiển cơ khí thông qua các tay điều khiển

27

Van phân phối

Van điều khiển tay gắn kèm van an toàn

- Xuất xứ

Italy

- Lưu lượng tối đa

65 lít/phút

- Áp suất lớn nhất

320 kg/cm²

28

Van tiết lưu

Điều chỉnh tốc độ nâng thân sau

29

Các loại van thủy lực khác

1 van chống tụt xi lanh nâng thân sau
1 van đảm bảo an toàn cho xi lanh xả rác

30

Thùng dầu thủy lực

80 lít

31

Các thiết bị thủy lực phụ khác

Thước báo dầu, lọc dầu hút, lọc hồi, đồng hồ đo áp suất, khóa thùng dầu, van xả thùng dầu, rắc co, tuy ô cứng, tuy ô mềm... được lắp ráp đầy đủ đảm bảo cho xe hoạt động an toàn, hiệu quả..

Áp suất làm việc của hệ thống

≥160 kg/cm²

32

Hệ thống điều khiển

• Điều khiển P.T.O

Thủy lực/cơ khí/điện

• Điều khiển nạp rác

Điều khiển bằng tay, kẹp thùng rác lật thùng rác đổ vào máng, đưa thùng rác ra nhả thùng rác về vị trí cũ

• Điều khiển cuốn ép rác

Điều khiển bằng tay có chế độ ga tự động khi thao tác phần cuốn ép nhằm tăng hiệu quả làm việc

33

Trang thiết bị kèm theo xe

- Radio

Có

- Điều hòa nhiệt độ

Khách hàng tùy chọn

- Bảo hiểm hông dè sau được bố trí 2 bên

Có

Đèn quay trên nóc xe

01 chiếc

Đèn chiều sang vị trí công tác phía sau thùng ép

01 chiếc

- Bộ dụng cụ đồ nghề tiêu chuẩn theo xe

01 bộ

- Sách hướng dẫn sử dụng

01 quyển

- Sổ bảo hành của xe cơ sở

Có

- Hồ sơ, giấy tờ đăng kiểm

Có
